[lang_ru]Приветствую вас, дорогие мои читатели.[/lang_ru]

[lang_de]Hallo meine geehrte Leserinen und Leser. [/lang_de]

[lang_ru]Получился довольно долгий перерыв в публикациях, чему есть всегда отговорка — на работе появилась работа, в моем хобби нарисовалось несколько проектов в различных направлениях, об одном из них мы и поговорим сегодня.[/lang_ru]

[lang_de]Es wurde ein bisschen lange Unterbrechung in meinen Einträgen. Aber ich habe eine Ausrede dafür: bei der Arbeit plötzlich gäbe die Arbeit. In meinem Hobby habe ich mich einige neue Projekte in verschiedenen Bereichen ausgedacht. Über ein Projekt werden wir heute sprechen. [/lang_de]

[lang_ru]А поговорим мы сегодня об моделировании.[/lang_ru]

[lang_de]Und sprechen werden wir heute über Automodelling. [/lang_de]

[lang_ru]И так. Есть тут у нас в соседнем большом и славном городе Мюнхене магазинчик небольшой, Конрад называется. И есть в нем небольшой отдел, куда складывают различные «неликвидные» товары. То там упаковка порвется, то кто-то, что-то угробит, что и починить не получается, и выкидывать жалко. Так вот выкинули там такую вот модельку:[/lang_ru]

[lang_de]Also. Es gibt in der Nachbarstadt München eien Laden, der heißt Conrad. In dem Laden gibt es kleine Abteilung, wo man alles gelagert wird, was nicht mehr seine normale Preis habe kann, z.B. mit kaputen Verpakung, oder einen Rukgabe-Artikel. So. Man hat dort so ein Autochen weggestellt: [/lang_de]

[lang_ru]Вот. Ездит она на электричестве. Максимальная скорость (по паспорту) 30 км/ч.[/lang_ru]

[lang_de]So. Fährt das Auto mit der Hilfe von Elektrizität. Maximale Gescwindigkeit ist 30 kmh (Steht in der Beschreibung) [/lang_de]

[lang_ru]На коробке было написано, что «регулятор гонит» (дословный перевод). И цена была ровно в половину такой же новой. Ну я не долго думал и прикупил ее, вспомнив, что у меня есть в заначе два модуля ZigBee от Meshnetics, которые давно лежат мертвым грузом и ожидают, когда же, наконец, я их куда-нибудь приспособлю:[/lang_ru]

[lang_de]Auf der Pakung stand, dass «der Regler spinnt». Und die Preis wurde gnau auf di Hälfte der neuen Preis gesetzt. Ich habe mich nich lange überlegt, und das Schnäpchen gekauft. Ich habe mich errinert, dass ich noch zwei Zigbee Modules von  Meshnetics zuhause hatte, die nur darauf warten, wann ich die für irgend eine Zweck verwenden kann.  [/lang_de]

[lang_ru]В общем — купил, принес, зарядил батарейки (надо заметить — там полный комплект продавался, вместе с батареями и зарядным устройством) и опробовал ее.[/lang_ru]

[lang_de]Nun habe ich das gekauft, die Akkus aufgeladen, und habe das ausprobiert. [/lang_de]

[lang_ru]Ездит быстро. С места рвет. По щебню ездит так, что камни из под колес летят. Вроде как работает. Но не совсем. Как только батареи чуть подсаживаются, так начинается веселье. То рулит не туда, куда надо, то едит сама по себе. В общем — решение принято — электронику переделываем! И, соответственно, программное обеспечение под нее тоже будем изобретать.[/lang_ru]

[lang_de]Fähr wirklich zimlich schnell. Funktioniert. Aber nicht ganz. Wenn die Akkus ein bisschen lehr sind, dann fängt das Spaß. die Lenkung lenkt selber irgenwohin, oder das Auto fährt selbst und reagiert auf die Fernbedienung nicht. Also, habe ich die Entscheidung getroffen — die Elektronik zu erzätzen! Und, natürlich, die Frimware dafür — auch.[/lang_de]

[lang_ru]Ну и начал смотреть, что есть у меня в загашниках, и собрал пока что блок питания и H-Мост.[/lang_ru]

[lang_de]Bis jetzt habe ich erst ein Netzteil unf H-Brücke gebaut [/lang_de]

[lang_ru]Схемку глянуть можно тут.[/lang_ru]

[lang_de]Hier sind die Schaltpläne. [/lang_de]

[lang_ru]Вот так вот выглядит мост в сборе:[/lang_ru]

[lang_de]Und so sieht es in realität aus: [/lang_de]

[lang_ru]Сначала сварганил платку методом ЛУТа, подсмотренным на сайте DI Halt'а, и протравил:[/lang_ru]

[lang_de]Zu erst habe ich die Platine gemacht. Mit Laser-Bügeleisen-Technologie (Einie Videos darüber kann man hier anschauen (auf rusisch)) [/lang_de]

[lang_ru]Затем все это дело просверлил:[/lang_ru]

[lang_de]Danach habe ich das Ganze gebort. [/lang_de]

И впаял детальки:

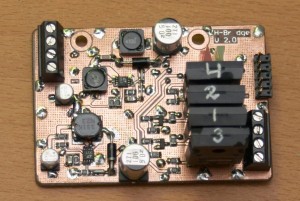

[lang_ru]Вот такой вот мост получился.[/lang_ru]

[lang_de]Das ist es. [/lang_de]

[lang_ru]В дальнейшем планирую сделать плату управления и радиомодуля. Пока что все только как идея в голове обитает. На компе или в железе ничего нет, кроме самих модулей ZigBee.[/lang_ru]

[lang_de]Als weiteres planne ich die Fernbedienung und Control-Module zu bauen. Zur Zeit ist alles nur bei mir in Kopf.  [/lang_de]

[lang_ru]Так что оставайтесь на связи, будет интересно.[/lang_ru]

[lang_de]Also, bleiben Sie dran, es soll interessant werden. [/lang_de]

[lang_ru]До скорого.[/lang_ru]

[lang_de]Bis Bald! [/lang_de]
