[lang_ru]Итак — продолжаем разговор.[/lang_ru]

[lang_de]Da bin ich wieder. Und weiter gehts... [/lang_de]

[lang_ru]Расскажу о том — чего я сделал уже с пультом управления для моего «автомобиля».[/lang_ru]

[lang_de]Heute erzähle ich, was ich mit der Fernbedienung für meines Auto gemacht habe. [/lang_de]

[lang_ru]В передыдущей статье на фотках было видать пульт, который был вместе с машинкой в комплекте. Но совершенно случайно в том же магазине, на той же полке, только днем раньше, выкинули совершенно чумовой пульт (по моим меркам, кому-то он покажется фигней полной), но опять же сломанный.[/lang_ru]

[lang_de]In der letzten Artikel hat man die Fernsteurung schon mal gesehen. Die war mit dem Auto dabei. Aber, ganz zufälig, in den selben Laden, in der selben Abteilung, nur ein Tag davor, hat man ganz toles Fernsteuerung abgelegt. Die war natürlich kaput.[/lang_de]

[lang_ru]Фигня война, подумал я... И переделал всю начинку.[/lang_ru]

[lang_de]Stört uns nicht, dachte ich, und habe die Innere umgebaut. [/lang_de]

[lang_ru]Поглядим, чего было в начале:[/lang_ru]

[lang_de]Am Anfang sah die so aus: [/lang_de]

[lang_ru]Так пульт выглядел сначала. В принципе — так же он выглядит и сейчас, в наружном облике мало чего поменялось.[/lang_ru]

[lang_de]Die Asussenseite hat sich kaum geändet. [/lang_de]

[lang_ru]Заглянем внутрь.[/lang_ru]

[lang_de]Was gibt es innen drin? [/lang_de]

[lang_ru]В общем — с родной платы выпаял все самое ценное — кнопки, выключатели, штекера. Запомнил места расположения их на плате.[/lang_ru]

[lang_de]Von der alten Platine habe ich das Wertfolles mitgenommen — Tasten, Schaltern, Steckern. Und habe bemerkt, wo die stehen müssen. [/lang_de]

[lang_ru]Дисплей пришлось отложить в сторону, так как по маркировкам его ничего не удалось найти, как им управлять. А там именно контроллер стоит со своей системой команд китайской. Был бы просто дисплей без контроллера — можно было бы сообразить что нибудь типа матрицы, благо опыт есть уже такого управления дислпеем. Но раз такое дело, то надо же как-то заполнить окошко-то. Померяв размеры — быстро соображаем, что туда очень даже прекрасно вписывается дисплей от сотового телефона Нокия 3310![/lang_ru]

[lang_de]Display, müsste an die Seite gelegt werden, da mit dem konnte ich gar nichts anfangen. Das war irgden ein aus China mit eigenem Kontroller. Wäre es was ohne Kontroller, konnte man was in die Richtung der Matrix überlegen, ich habe schon Erfarungen mit solchen Displaysteuerungen. Aber hier... Na gut. Habe die Messungen des Fensterhen durchgeführt... Gedankenblitz... Da passt gerade ein Display von Nokia 3310 Handy! [/lang_de]

[lang_ru]Ну раз так, то так тому и быть.[/lang_ru]

[lang_de]Na dann. Machen wir es so! [/lang_de]

[lang_ru]И так — делаем основную плату:[/lang_ru]

[lang_de]so wird die Hauptplatine der Steuerung aussehen: [/lang_de]

[lang_ru]На последних двух фотках видать также платы для самой машинки. О них мы поговорим позже, когда я их таки вставлю в корпус. Пока они просто на столе у меня валяются.[/lang_ru]

[lang_de]Auf der letzen zwei Fotos sieht man die Platienen für das Auto selbst. Über die sprechen wir später, wenn die in die Gehäuse eingesteckt werden. [/lang_de]

[lang_ru]Так же видать на платках те самые модули ZigBit. От них я решил отказаться в пользу другого модуля. А отказался потому, что они так и не завелись, как описано в описании. Т.е. в них, по идее, должен быть уже прошитый софт, который посредством АТ команд управляет передатчиком. Как я не бился — получить ответа от модуля мне так и не удалось. Может задавал не правильные вопросы? Осциллограф показал, что на линии никого нет. Единственно, что радует — их можно заново запрограммировать. Почитав описание того, чего надо программировать, как-то стало грустновато от перспектив корпения над кодом в течение ближайших 3-х-4-х месяцев.[/lang_ru]

[lang_de]Also sieht man die ZigBit Modules. aber ich habe entschieden die durch die andere Module zu ersätzen. Und das alles ist deswegen, weil ich nicht konnte das Leben in die ZigBit Module einpusten. In dem Dateblat steht, dass die schon mit der gebrannten Firmware geliefert sollte, die über AT Kommandos kontroliert werden kann. Ich habe alles ausprobiert, aber konnte keinnen Lebenszeichen von denen kriegen. Dann habe ich gedacht — ich programmiere die selber. Nach dem studieren der Datenblätter wurde mit klar, dass in drei-vier Monaten schafe ich das nicht. [/lang_de]

[lang_ru]И так —  было принято решение о замене этих модулей другими, построенными на основе старого доброго CC1010 от фирмы ChipCon. Их завалялось у меня штук этак 100 по разным коробочкам в разных углах квартиры. В свое время, когда я работал на первой моей фирме в Германии, они там на помойку выкидывали списанные или бракованные запчасти, откуда я и по натаскал таких вот модулей. Фотки с модулем будут дальше. По той причине, что это как бы не моя интеллектуальная собственность, и в коде использованы запчасти, которые до сих пор в производстве находятся — самого софта для этого модуля я выкладывать не буду. Скажу лишь, что он представляет из себя ретранслятор. Т.е. то, что у него на входе на линиях RX-TX, он шлет по радио, а то, что принимает по радио, шлет в линии RX-TX, а так же может работать на частотах всего диапазона от 0 Hz до 1GHz (так сказано в документации). В данном случае я скорее всего буду использовать стандартную частоту 433 MHz, на которой можно слать на всей мощности (на территории Германии, по крайней мере).[/lang_ru]

[lang_de]Und so habe ich mich entschieden, dass ich die Module durch die CC1010 Module von ChipCon ersätze. Ich habe einige von denen, die ich als verschrotete von meiner alten Firma bekommen habe. Und desswegen gibt es noch keine Fotos davon, da die noch in der Produktion sind. Und auch deswegen werde ich keine Firmware für die Module zeigen, sage nur, dass die als Retranslator funktioniert und alles, was auf Eingan ist (RX Linie) wird über Radiostrecke gesendet. Und auf der anderen Ende auf Ausgang (TX Linie) wiedergegeben. [/lang_de]

[lang_ru]Ну что-ж. Платы  готовы. Но есть же еще не занятое оконце. Вот для этой цели сделал еще платку для подключения дисплея:[/lang_ru]

[lang_de]So. Die Platine sind fertig. Aber es gibt noch das Fesnterhen! Dafür habe ich noch eine Platinchen gemacht, um das Display zu steuern:[/lang_de]

[lang_ru]Но сам дисплей довольно темный. Его бы надо подсветить. Светодиоды мне как то не нравятся. У меня в закромах, на этот раз купленные на собственные деньги, завалялись пленки EL. Вот для одной из таких пленок на обратной стороне платки для дисплея построил инвертор:[/lang_ru]

[lang_de]Aber das Display selber ist dunkel. Man braucht eine Hitergrundbeleuchtung. LED gefalen mir nicht. EL Folie ist unsere Methode! Dafür auf der andere Seite der Platine habe ich einen DC-DC Inverter gebaut:  [/lang_de]

[lang_ru]Инвертор сделан по схеме, которая есть в описании микросхемы HV857MG. Значит, инвертор собрали — надо испытать.[/lang_ru]

[lang_de]Die Schaltplan habe ich aud dem Datenblatt von dem Inverter HV857MG genomen [/lang_de]

[lang_ru]Так он выглядит в выключенном состоянии с подключенной EL-пленкой:[/lang_ru]

[lang_de]So sieht es in einem ausgeschalteten Zustand mit der EL-Folie: [/lang_de]

[lang_ru]А так — во включенном:[/lang_ru]

[lang_de]Und so — in dem eingeschalteten Zustand: [/lang_de]

[lang_ru]Теперь это все дело надо собрать в одно целое. EL — пленка тем замечательна, что ее можно резать как угодно. Главное не отрезать выводы подключения. А в остальном полет фантазии в выборе формы ограничен только размерами пленки. Ну тут особо фантазировать не пришлость — вырезал банальный прямоугольник под размеры дисплея. Вот тут его видно, и дисплей рядом и так же рамку, которая этот весь пирог потом будет держать:[/lang_ru]

[lang_de]So. Jetzt müssen wir das Ganze zusammen bauen. EL-Folie hat eine tolle Eigenschaft: man darf die schneiden, wie man will, hauptsache — Anschluße nicht abschneiden. So sieht es nach dem Chirurgsbesuch aus:  [/lang_de]

[lang_ru]Теперь эти все запчасти надо как то запихать вот в это окошко:[/lang_ru]

[lang_de]Jetzt packen wird das Alles in das Fenster rein: [/lang_de]

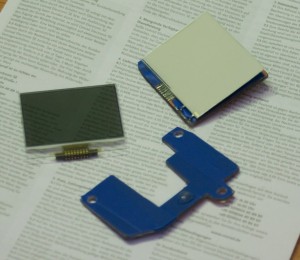

[lang_ru]Сначала ложим дисплей, предварительно сформировав окружение его таким образом, чтобы он сидел мертво и не бултыхался как цветок в проруби:[/lang_ru]

[lang_de]Zuerst legen wir das Display. [/lang_de]

[lang_ru]Надо заметить, что с дисплея была так же предварительно содрана отражающая подкладка, для более интенсивного свечения. Хотя, как показывают опыты со вторым дсиплеем, с которого я подкладку не сдирал, просвечивается она достаточно хорошо, так что можно ее оставить, и тогда дисплейные надписи будет видно и без подстветки при хорошем освещении.[/lang_ru]

[lang_de]Man muss merken, dass ich zuerst die Ruckstrallfolie von dem Display entfernt habe, damit die Beleuchtung heller wirken kann. Aber, wie ich mit einem anderen Display ausprobiert habe — man braucht die Folie nicht abmachen, da die ganz gut durchbeleuchtet. [/lang_de]

[lang_ru]Сверху кладем платку с подсветкой:[/lang_ru]

[lang_de]Von Oben legen wird die Platine mit der Leuchtfolie: [/lang_de]

[lang_ru]И закручиваем все это рамкой. Только аккуратно, стекло все же.[/lang_ru]

[lang_de]Und schließen dass alles zu mit der Rahmen. [/lang_de]

[lang_ru]Осталось прикрутить кнопки на место.[/lang_ru]

[lang_de]Jetzt die Tasten: [/lang_de]

[lang_ru]Вот так выглядят внутренности в сборе. Правда тут я еще не подпаял провода управления дисплеем.[/lang_ru]

[lang_de]So sehen die die Innere in eingebautem Zustand. [/lang_de]

[lang_ru]Ну что-ж. Дисплей вставили — надо проверить же. А то столько... старались. И так — включаем! Тут подсветка включена:[/lang_ru]

[lang_de]Also. Das Display ist eingebaut. Testen! [/lang_de]

[lang_de]Mit der Hitergrundbeleuchtung: [/lang_de]

[lang_ru]А тут подсветка выключена:[/lang_ru]

[lang_de]Ohne: [/lang_de]

[lang_ru]Как видно на фотографии — вполне себе читабельно, даже без отражающей подкладки, благодаря белой глянцевой поверхности EL-пленки.[/lang_ru]

[lang_de]Wie man sieht — eigentlich ganz gut lesbar, sogar ohne Reflectierfolie, dank weisen glossy EL-Folie. [/lang_de]

[lang_ru]Ну пока что все на сегодня. Теперь дело за софтом, чем я сейчас и начну заниматься по тихоньку. А пока можно придумать, что выводить на экран. Есть идеи?[/lang_ru]

[lang_de]So. Das ist alles für Heute. Jetzt ist die Firmware in der Reihe, was ich jetzt langsam machen werde. Un Sie könne schon mal die Gedanken machen, was man auf dem Display zeigen kann. [/lang_de]
